Thiết bị đóng cắt Eaton Moeller

Các dòng cầu dao cách ly của EATON (Moeller)

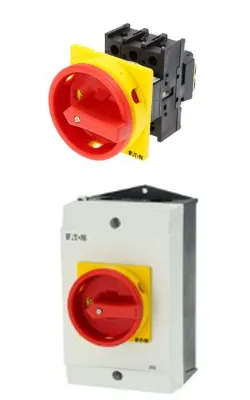

1. 🔸 P1 – Cầu dao cách ly dạng tay quay (Rotary Switch)

Dòng định mức: 16A – 125A, Phổ biến: P1-25, P1-32, P1-63

2. 🔸 P3 – Cầu dao cách ly tải lớn

Dòng định mức: 63A – 250A Phổ biến: P3-100, P3-160, P3-250

3. 🔸 P5 / PXR – Cầu dao cách ly công suất lớn

Dòng định mức: đến 1250A Dùng cho tủ điện tổng, hệ thống nhà máy, Tay quay có thể vận hành từ xa (có khóa an toàn)

4. 🔹 Switch-Disconnector Compact (NZM-S Series)

Đây là phiên bản cầu dao cách ly từ aptomat khối MCCB dòng NZM: Dòng: NZM1-S, NZM2-S, NZM3-S...

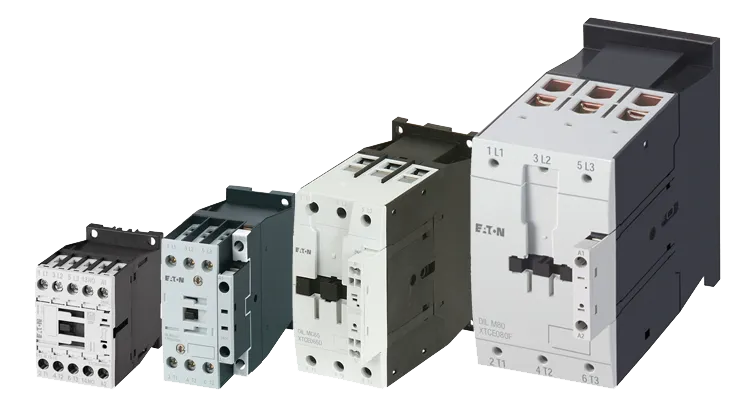

Contactor (Khởi động từ) Eaton Moeller là thiết bị đóng cắt điều khiển động cơ điện hoặc tải công suất lớn từ xa. Đây là một phần quan trọng trong hệ thống điều khiển công nghiệp, và thường đi kèm với relay nhiệt (ZB series) để bảo vệ quá tải.

Dòng DILM – Thế hệ contactor chính của Eaton : DILM7, DILM9, DILM12, DILM15, DILM17, DILM25, DILM32, DILM40, DILM50, DILM65, DILM80, DILM95, DILM150, DILM170, DILM185, DILM225, DILM250, DILM285, DILM315, DILM400, DILM580, DILM820

• Điện áp điều khiển: AC hoặc DC (12V – 400V)
• Dòng định mức: 7A → 850A
• Số cực chính: 3P (3 cực động lực), có thể thêm 1 NO/NC phụ
• Tích hợp khe cắm relay nhiệt ZB

Phụ kiện đi kèm

• Relay nhiệt ZB lắp trực tiếp vào đế.
• Khối tiếp điểm phụ gắn thêm: NHI11, NCI01...
• Khóa liên động (mechanical interlock) cho mạch đảo chiều.
• Module điều khiển điện tử (DXR, DILMP) ở các dòng lớn.

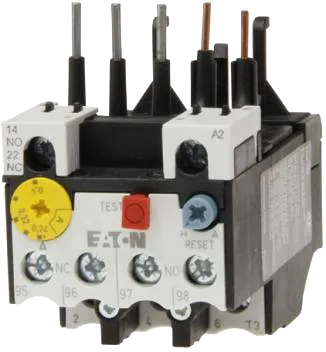

Bộ điều khiển từ xa (với loại dòng ZB – Relay nhiệt lắp cho contactor DILM

Đây là dòng relay nhiệt phổ biến nhất của Eaton Moeller. Tương thích với contactor dòng DILM. Lắp trực tiếp vào đế contactor mà không cần phụ kiện nào

👉 Các loại ZB12, ZB32, ZB65, ZB150 chỉ khác nhau về dải dòng và khả năng phối hợp với contactor tương ứng.

Chức năng và đặc điểm

• Bảo vệ quá tải nhiệt: Relay sẽ ngắt mạch nếu dòng điện vượt giá trị cài đặt.
• Có nút test, nút reset (tự động hoặc bằng tay).
• Tiếp điểm phụ: 1 NO + 1 NC để báo sự cố về bộ điều khiển hoặc PLC.
• Chỉnh được dòng bảo vệ bằng núm vặn.

🔹 Cách lựa chọn relay nhiệt Eaton Moeller

• Dựa theo công suất động cơ (kW hoặc HP).
• Dòng điện định mức của động cơ (In).
• Contactor đang dùng là loại nào? Vì relay ZB phải tương thích cơ khí với contactor.

👉 Ví dụ: Động cơ 7.5kW dùng contactor DILM17, dòng định mức 15A → chọn relay ZB32-16 (11–16A).

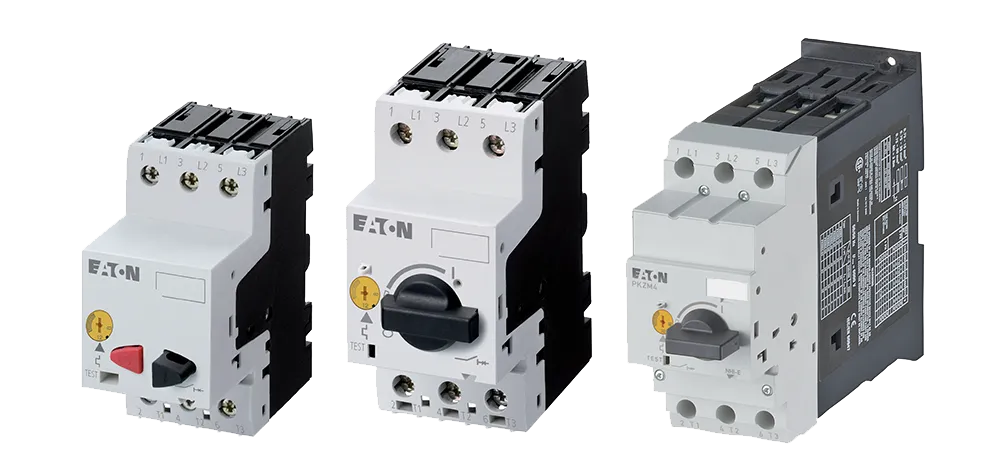

Dòng PKZ của Eaton-Moeller (còn gọi là MPCB – Motor Protective Circuit Breakers) bao gồm cả các model PKZM0, PKZM01 hay PKZM4. Đây là thiết bị đóng cắt chuyên dụng bảo vệ động cơ, tích hợp chống quá dòng, quá tải, mất pha và ngắn mạch trong một sản phẩm duy nhất .

MPCB là gì?

Thiết bị bảo vệ động cơ (Motor Protector Circuit Breaker) tích hợp chức năng bảo vệ ngắn mạch và quá tải, loại bỏ nhu cầu dùng relay nhiệt riêng biệt .

PKZ Series (dùng cài đặt nhiệt)

PKZM0 / PKZM01: phạm vi dòng 0.16 đến 32 A, ngắt tối đa đến ~50 kA.

PKZM0 / PKZM01 dùng kiểu núm vặn (push-button), dễ thao tác cho dòng thấp (<25 A), có ngõ ra phụ trợ, chọn móc khóa OFF, IP20 đến IP65 với vỏ kín .

PKZM4: phạm vi 16 đến 63 A, công suất cắt 50 kA, tương thích hệ thống busbar và lắp phổ biến trong tủ điều khiển công nghiệp .

PKE Series (kiểu trip điện tử)

Dòng PKE là loại electronic motor protection circuit breaker, có khối trip điện tử rời (plug‑in trip block) đến 65 A, cho khả năng lập trình nâng cao, giám sát qua SmartWire‑DT hoặc Modbus, cắt đến 100 kA (32 A) hoặc 50 kA (65 A). Là giải pháp thay thế hiện đại cho PKZ nếu cần điều khiển thông minh và chức năng bổ sung .

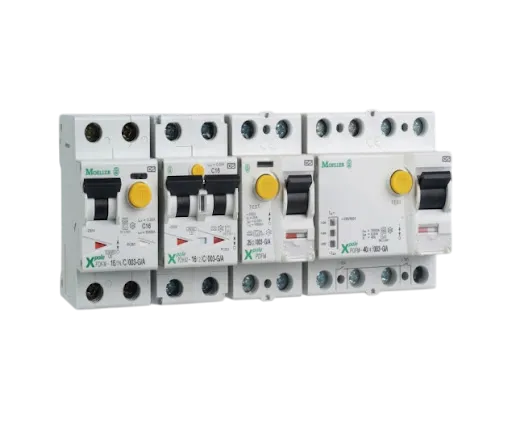

Aptomat chống rò (RCBO/RCCB)

Aptomat chống rò (RCBO/RCCB):

Bảo vệ chống điện giật và rò rỉ điện.

Dòng: xPole PFIM (RCCB), xPole PKNM (RCBO).

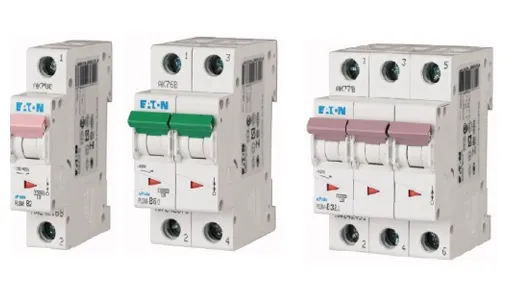

Dùng để bảo vệ mạch điện khỏi quá tải và ngắn mạch.

Dòng điện định mức: từ 0.5A đến 63A.

Dòng cắt: 6kA, 10kA...

Phổ biến: Dòng PL7, xPole FAZ.

MCCB (Molded Case Circuit Breaker) – Áptômát khối:

Dòng cắt cao hơn MCB, dùng trong công nghiệp.

Dòng định mức: 63A – 1600A.

Dòng cắt ngắn mạch: đến 100kA.

Phổ biến: Dòng NZM, IZMX.
