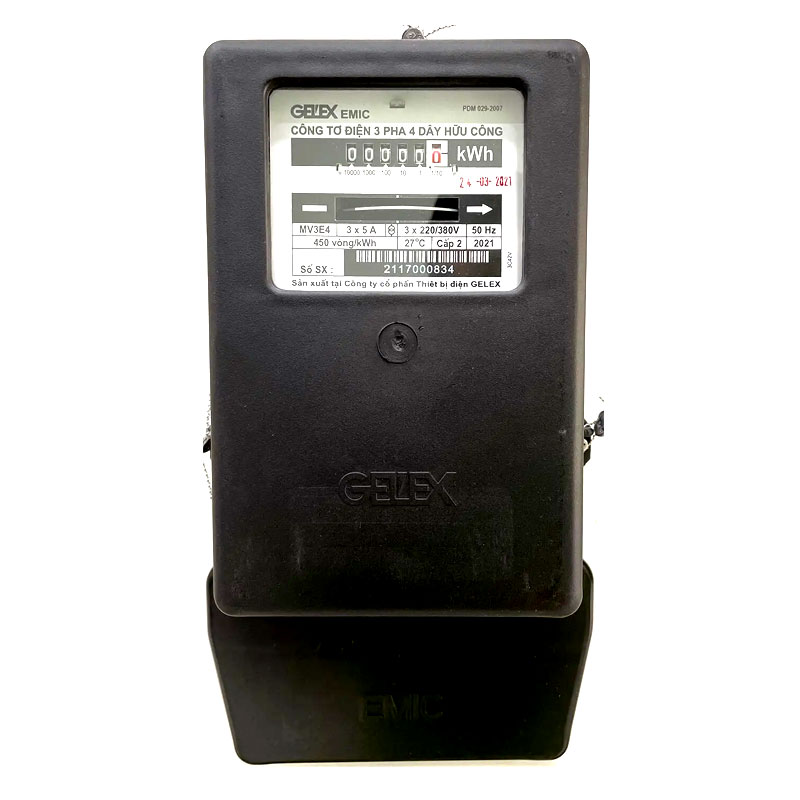

Công Tơ 3 Pha Gián Tiếp EMIC MV3E4 5(6)A

Công Tơ 3 Pha Gián Tiếp EMIC MV3E4 5(6)A

• Công tơ điện 3 pha gián tiếp EMIC hoạt động theo cảm ứng từ, khi có dòng điện đi qua phần tử dòng điện và phẩn tử điện áp sẽ sinh từ thông  tạo momen làm quay đĩa nhôm lúc đó cơ cấu bộ số sẽ hoạt động. Số vòng quay của đĩa nhôm sẽ là số kWh tiêu thụ của công tơ.
• Công dụng của công tơ điện 3 pha gián tiếp dùng để đếm điện năng hữu công hàng ngày, hàng tháng, hàng năm để giám sát lượng điện tiệu thụ theo từng thời kỳ từ đó sẽ tính giá thành tiền điện sử dụng. Phù hợp cho các khu nhà cao tầng, khu công nghiệp, các nhà xưởng cho thuê đơn vị sản xuất.

1. Ổ đấu dây: được đúc bằng nhựa Bakelit đen, các đầu cốt đồng được hàn với các cuộn dòng và được trượt trong ổ đấu dây.
2. Đế: được thiết kế cấp độ bảo vệ IP54X bằng nhựa đen Bakelit.
3. Nam châm hãm: được chế tạo bằng Alnico-5 có lực kháng từ cao, được thiết kế dạng chữ U có 4 cực, có vỏ bảo vệ bằng hợp kim nhôm đúc. Kết cấu này là giảm độ rung và tăng tuổi thọ công tơ.
4. Khung: được chế tạo bằng hợp kim nhôm đúc áp lực, đảm bảo độ cứng vững.
5. Gối đỡ trên: 1 bạc nhựa POM liền trục vít (lắp trên trục Rôto) quay trong 1 trục thép không gỉ có vỏ nhựa POM bảo vệ.
6. Bộ số: có ma sát rất nhỏ gồm khung bằng hợp kim nhôm tấm, các Tang trống số, bánh gẩy, bánh răng, bạc đỡ, bạc chặn bằng nhựa POM và các trục bằng thép không gỉ. Bộ số 1 hướng có cơ cấu chống quay ngược ngay cả kho Rôto quay ngược.  Các bộ số có 5 hoặc 6 Tang trống số, chữ số của Tang trống màu trắng trên nền đen từ 0 đến 9 (riêng chữ số của Tang trống số thập phân màu đỏ trên nền trắng trên nền trắng từ 0 đến 9), chữ số có độ cao 5mm rộng 3mm và nét 0.8mm.
7. Rôto: trục Rôto bằng thép không gỉ, 2 đĩa roto đươc gắn với trục roto nhờ phương pháp ép phun nhựa đặc biệt. Đĩa roto bằng nhôm có độ tinh khiết cao, đảm bảo momen quay đủ cho dải tải rộng. Cạnh dĩa roto có dấu đen tại vị trí 0 để hiệu chỉnh và kiểm tra công tơ. Trục vít bằng nhựa POM lắp trên trục roto để dẫn động bộ số, tránh những hư hại do vận chuyển theo hướng dọc trục và các hướng kính bằng các cữ dừng cơ khí.
8. Phần tử dòng điện: gồm có 1 lỗi từ  và 1 cuộn dây lắp trên 1 giá đỡ bằng thép dẫn từ. Các lõi từ bẳng tôn Silic có đặc tính từ tốt được xử lý chống gỉ, cách điện cao, chống ẩm tốt.  lõi dòng có bù quá tải bằng 1 hợp kim đặc biệt có khả năng quá tải lớn.
9. Cơ cấu chống quay ngược: gồm 1 đĩa cam POM lắp trên trục roto, 1 cá hãm POM quay trên trục théo không gỉ và trụ đỡ lắp trên khung công tơ làm dừng sự quay ngược của roto và sự đếm của bộ số khi công tơ quay ngược.
10. Gối đỡ dưới:  gồm có 2 loại gối đỡ dưới loại 2 chân kinh hoặc gối đỡ dưới loại gối từ.
11. Phần tử điện áp: gồm có 1 lỗi từ  và 1 cuộn dây lắp trên 1 giá đỡ bằng thép dẫn từ. Các lõi từ bằng tôn Silic có đặc tính từ tốt được xử lý chống gỉ, cách điện cao, chống ẩm tốt.  Lõi áp có bù quá tải bằng 1 hợp kim đặc biệt có khả năng quá tải lớn.
12. Mặt số: Hiển thị đầy đủ các thông số của công tơ theo tiêu chuẩn DLVN 07 - 2012 như hãng sản xuất, số chế tạo, kiểu, năm sản xuất, điện áp danh định, dòng điện danh định, dòng điện cực đại, tần số, hằng số công tơ, cấp chính xác, sơ đồ đo, tiêu chuẩn sản xuất, ký hiệu phê duyệt mẫu.
13. Nắp: bằng nhựa PC (Polycacbonat) chống cháy có cửa sổ kính trong suốt cho phép nhìn thấy mặt số, bộ số và đĩa roto.
14. Nắp che ổ đấu dây: bằng nhựa PC chống cháy, có sơ đồ đấu dây nằm trong nắp che đấu dây.

Hiện nay trên thị trường có rất nhiều công tơ điện 3 pha EMIC kém chất lượng, hàng giả, hàng tân trang, thậm chí làm giả giấy chứng nhận kiểm định của Trung tâm thí nghiêm điện Miền Nam để tạo lòng tin cho khách hàng và làm cho khách hàng khó phân biệt công tơ điện chính hãng và kém chất lượng.

Những công tơ điện kiểm định tại Công Ty Thí Nghiệm Điện Miền Nam (ETC2) sẽ cấp giấy chứng nhận và bấm chì. Riêng ETC2 sẽ không dán tem (theo công văn bên dưới).

Để lựa chọn công tơ điện chính hãng, chất lượng khách hàng nên tìm đến các đại lý chính hãng của EMIC. Hơn nữa giá thành của các sản phẩm chính hãng sẽ luôn đắt hơn 50% hoặc có thể 100% so với hàng giả.

Mẫu biên bản kiểm định công tơ điện  (lưu ý chỉ có hàng chính hãng, mới 100% mới có giấy kiểm định này)
