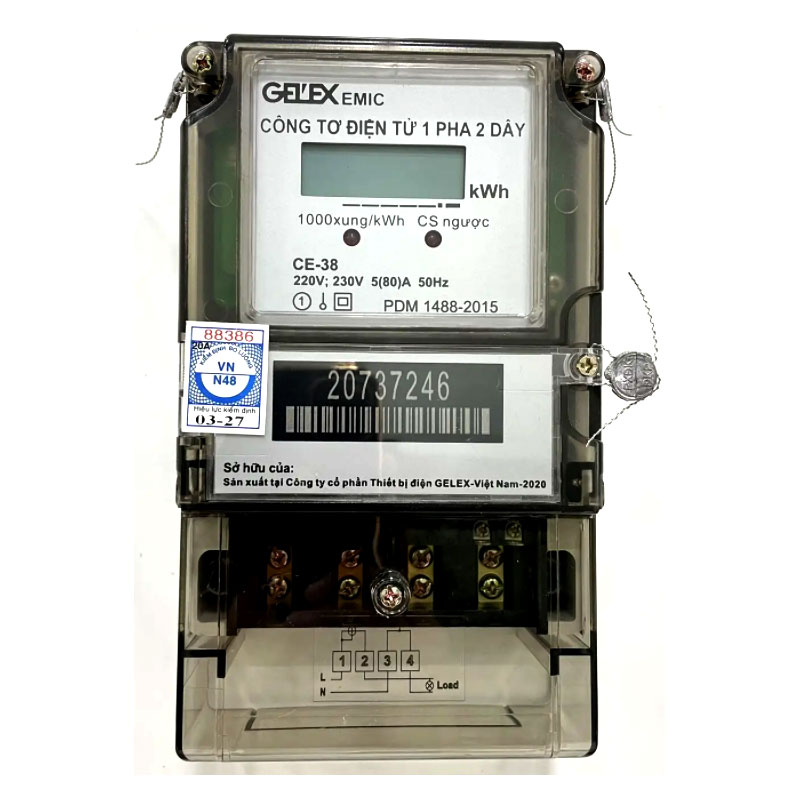

Công tơ điện tử 1 pha EMIC CE-38 5(80)A

Công tơ điện tử 1 pha EMIC CE-38 đây là dạng công tơ điện tử 1 pha 1 giá 5(80)A

Công tơ điện tử 1 pha EMIC đây là dạng công tơ điện tử 1 pha 1 biểu giá Công tơ điện tử 1 pha CE-38 được sản xuất tại Việt Nam do hãng Gelex EMIC chế tạo theo dây chuyển công nghệ từ Thụy Sĩ. Công tơ điện tử 1 pha EMIC CE-38 đo được các thông số như dòng điện, điện áp, tần số, công suất tiêu thụ kWh. Hiển thị màn hình LCD tinh thể lỏng dễ nhìn với đèn nền.

CÔNG DỤNG

Công tơ điện tử 1 pha 2 dây đo điện năng hữu công
1 biểu giá
Phát hiện và cảnh báo ngược chiều công suất

ĐẶC TRƯNG

Công tơ điện tử 1 pha 2 dây đo điện năng hữu công
1 biểu giá
Phát hiện và cảnh báo ngược chiều công suất

Cấu tạo chung của công tơ điện tử 1 pha EMIC CE-38

Đế công tơ bằng nhựa PC có cơ tính cao, chịu va đập mạnh, chống cháy.
Ổ đấy dây bằng nhựa Bakelit, chứa các đầu nối dây điện áp và dòng điện bằng đồng khối mạ Ni, có các vít bắt dây dẫn điện bằng đồng mạ Ni, đảm bảo tiếp xúc tốt và không gỉ.
Các dây sơ cấp của biến dòng điện trên kênh dòng được bắt vít trực tiếp với đầu nối, đảm bảo tiếp xúc tin cậy.
Nắp Công tơ bằng nhựa PC có phần che mặt số trong suốt, chịu va đập mạnh, chịu nhiệt độ cao, chịu tia cực tím, chống cháy.
Trên nắp có phím bấm điều khiển và cổng giao tiếp quang học.
Nắp che ổ đấu dây bằng nhựa PC đảm bảo che kín đầu nối và cáp đấu, chịu va đập, chống cháy.Sơ đồ đấu dây công tơ được in phía trong nắp che ổ đấu
dây.
Bo mạch điện tử được thiết kế trên cơ sở các linh kiện đặc chủng của cáchãng nổi tiếng trên thế giới. Mạch điện nhỏ gọn, làm việc tin cậy, đơn giản trong sửa chữa và bảo trì
Mạch điện được gia công hàn dán và kiểm tra hiệu chỉnh trên dây chuyền công nghệ hiện đại của Tây Âu và Nhật Bản.
Bo mạch sau khi chế tạo xong được sơn phủ bề mặt để nhiệt đới hoá. Sauđó được lắp chặt vào đế công tơ bằng 4 chốt định vị, đảm bảo không bị lung lay, xô lệch khi vận chuyển.
Màn hiển thị LCD của công tơ là loại chịu được nhiệt độ cao tới 750C và tia cực tím phù hợp với điều kiện nhiệt đới hoá và thời tiết Việt Nam.
Công tơ có 2 đèn LED nằm ở mặt trước để chỉ thị các thông tin như sau: Báo xung kWh, dùng cho mục đích kiểm chuẩn sai số và báo hiệu ngược chiều công suất.

LƯU TRỮ VÀ HIỂN THỊ

Dữ liệu được lưu trên bộ nhớ EEPROM
Hiển thị mã OBIS theo tiêu chuẩn IEC 62056-61
LED cảnh báo ăn cắp điện, ngược chiều công suất

CẤP ĐỘ BẢO VỆ

Vỏ công tơ: IP 51

Phân biệt sản phẩm chính hãng và sản phẩm kém chất lượng:

Hiện nay trên thị trường có rất nhiều công tơ điện 1 pha EMIC kém chất lượng, hàng giả, hàng tân trang, thậm chí làm giả giấy chứng nhận kiểm định của Trung tâm thí nghiêm điện Miền Nam để tạo lòng tin cho khách hàng và làm cho khách hàng khó phân biệt công tơ điện chính hãng và kém chất lượng.

Những công tơ điện kiểm định tại Công Ty Thí Nghiệm Điện Miền Nam (ETC2) sẽ cấp giấy chứng nhận và bấm chì. Riêng ETC2 sẽ không dán tem (theo công văn bên dưới).

Để lựa chọn công tơ điện chính hãng, chất lượng khách hàng nên tìm đến các đại lý chính hãng của EMIC. Hơn nữa giá thành của các sản phẩm chính hãng sẽ luôn đắt hơn 50% hoặc có thể 100% so với hàng giả.

Mẫu biên bản kiểm định công tơ điện 1 pha 2 dây (lưu ý chỉ có hàng chính hãng, mới 100% mới có giấy kiểm định này)

Xem thêm các dòng Công tơ điện khác

Công tơ EMIC

Hình ảnh	Mã Hàng	Mô Tả
	ME-41	Công Tơ Điện Tử 3 Pha 3 Giá Gián Tiếp 5(10)A Điện áp làm việc: 3 x 57,5/100 - 240/415V. Dòng điện định mức: 5A. Dòng điện quá tải 10A. Cấp chính xác: 0,5s (hữu công); 2.0 (vô công).
	ME-42	Công Tơ Điện Tử 3 Pha 3 Giá Trực Tiếp 5(100)A Điện áp làm việc: 3 x 57,5/100 - 240/415V. Dòng điện định mức: 5A. Dòng điện quá tải 100A. Cấp chính xác: 1.0 (hữu công); 2.0 (vô công).
	ME-40	Công Tơ Điện Tử 3 Pha 1 Giá Gián Tiếp 5(10)A Điện áp làm việc: 3 x 57,5/100 - 240/415V. Dòng điện định mức: 5A. Dòng điện quá tải 10A. Cấp chính xác: 0.5S (hữu công); 2.0 (vô công).
	ME-40	Công Tơ Điện Tử 3 Pha 1 Giá Trực Tiếp 5(100)A Điện áp làm việc: 3 x 57,5/100 - 240/415V. Dòng điện định mức: 5A. Dòng điện quá tải 100A. Cấp chính xác: 1.0 (hữu công); 2.0 (vô công).
	ME-43	Công tơ điện tử 3 pha 1 giá gián tiếp 5(10)A Điện áp: 220/380VAC Dòng điện danh định: 5A Dòng điện quá tải: 10A
	ME-43	Công tơ điện tử 3 pha 1 giá trực tiếp 5(100)A Điện áp: 220/380VAC Dòng điện danh định: 5A Dòng điện quá tải: 100A
	CE-14	Công Tơ Điện Tử 1 Pha 3 Giá Trực Tiếp 5(80)A Điện áp làm việc: 200-240VAC Dòng điện định mức: 5A. Dòng điện quá tải 80A. Cấp chính xác: 1.0 (hữu công); 2.0 (vô công).
	CE-18	Công Tơ Điện Tử 1 Pha 1 Giá Trực Tiếp 10(80)A Điện áp làm việc: 200-240VAC. Dòng điện định mức: 10A. Dòng điện quá tải 80A. Cấp chính xác: 1.0 (hữu công); 2.0 (vô công).
	CE-38	Công Tơ Điện Tử 1 Pha 1 Giá Trực Tiếp 5(80)A Điện áp làm việc: 200-240VAC. Dòng điện định mức: 5 A. Dòng điện quá tải 80A. Cấp chính xác: 1.0 (hữu công); 2.0 (vô công).

Thông số kỹ thuật

Điện áp danh định	220/240VAC
Dòng điện danh định	5A
Dòng điện quá tải	80A
Cấp chính xác	Cl.1 theo tiêu chuẩn IEC 62053-21
Kích thước (dài x sâu x rộng)	L160xW112xH60
Hình dáng	Nắp tròn thủy tinh, nắp che đấu dây bằng nhựa
Trọng lượng	380g

Nguyên lý hoạt động của công tơ

Khối xử lý trung tâm (vi xử lý G80F903E) thực hiện nhiệm vụ thu thập, tính toán, xử lý và điều khiển chức năng hoạt động của công tơ. Khối chức năng này thiết kế dự trên các tính năng của IC chuyên dụng bao gồm: Vi điều khiển khả trình với 16kB bộ nhớ chương trình, tích hợp 512B bộ nhớ eeprom, hỗ trợ giao tiếp truyền thông UART&SPI. Dựa trên các tính năng này các mạch điện chức năng khác được thiết kế để tương thích tạo ra chức năng hoạt động của công tơ.
Mạch tín hiệu đo lường bao gồm các phần tử: Shunt đo dòng điện (Imax=80A), mạch biến đổi tín hiệu đo lường (mạch chia áp điện trở và mạch lọc RC), IC đo năng lượng 1 pha chuyên dụng BL930.
Bộ nhớ EEPROM theo chuẩn giao tiếp I2C được thiết kế để lưu trữ các dữ liệu hoạt đông của công tơ.
Khối hiển thị màn hình LCD kiểu panel 1 hàng, có 1 số kí tự đặc biệt được sử dụng để hiển thị thông tin điện năng hữu công (kWh) tổng. Khối phát xung năng lượng (đèn LED đỏ) 1000 xung/kWh phục vụ kiểm định công tơ và khối cảnh báo phát hiện dòng điện rò.

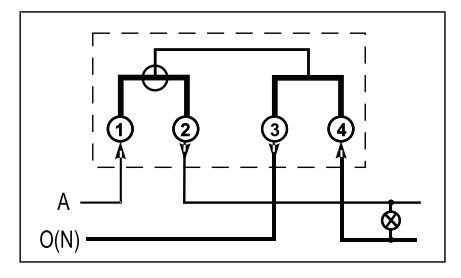

Sơ đồ lắp đặt

Nguồn điện vào 2 chân số 1&3 (1 là pha nóng/ lửa/ line& 3 là nguội/ lạnh/ tủng tính/neutral) và đầu ra tải tiêu thụ như MCB, bóng đèn, công tắc, ổ cắm... là chân số 2&4 (đầu vào thiết bị điện nên lúc này không cần phân biệt pha line hay neutral).

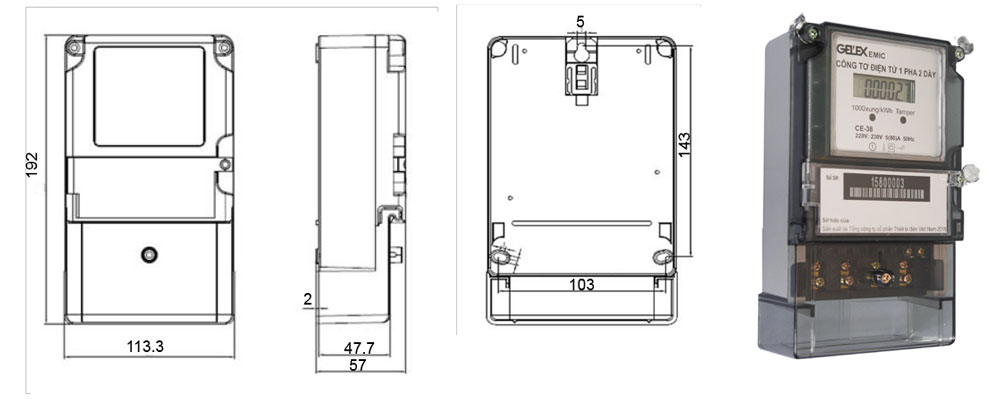

Kích thước
