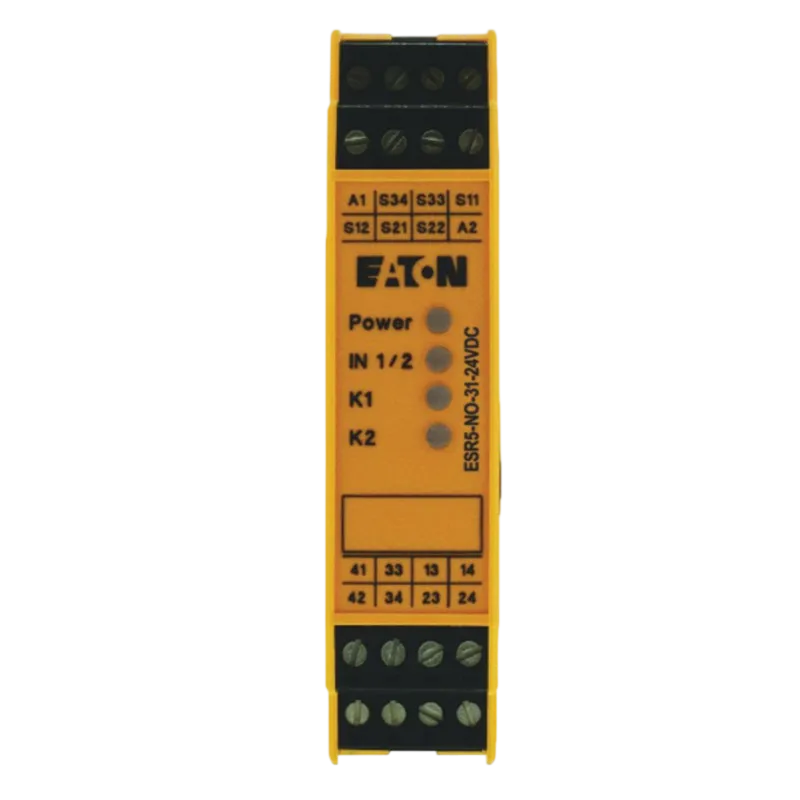

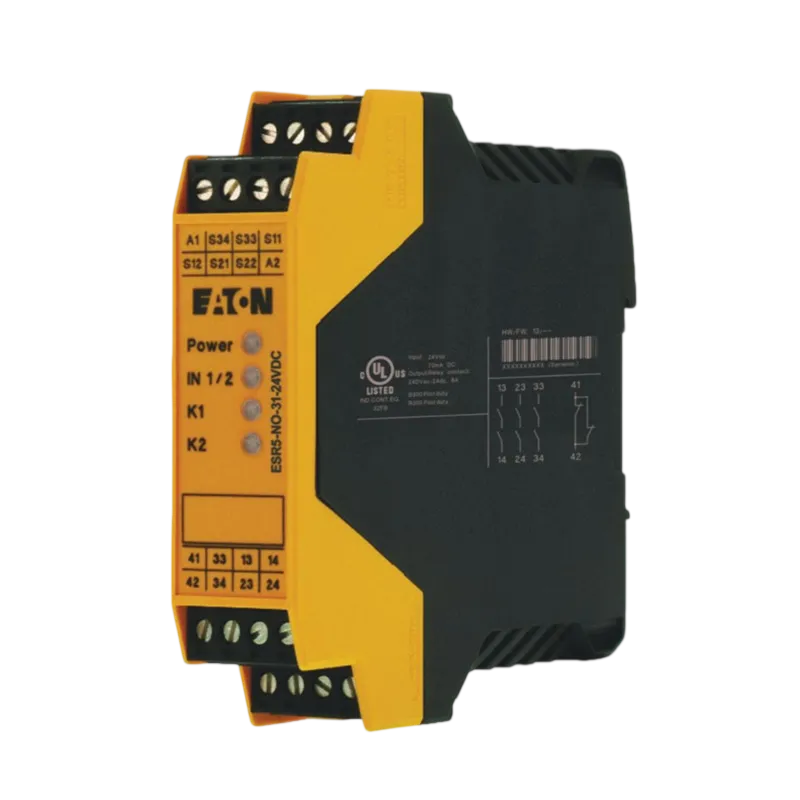

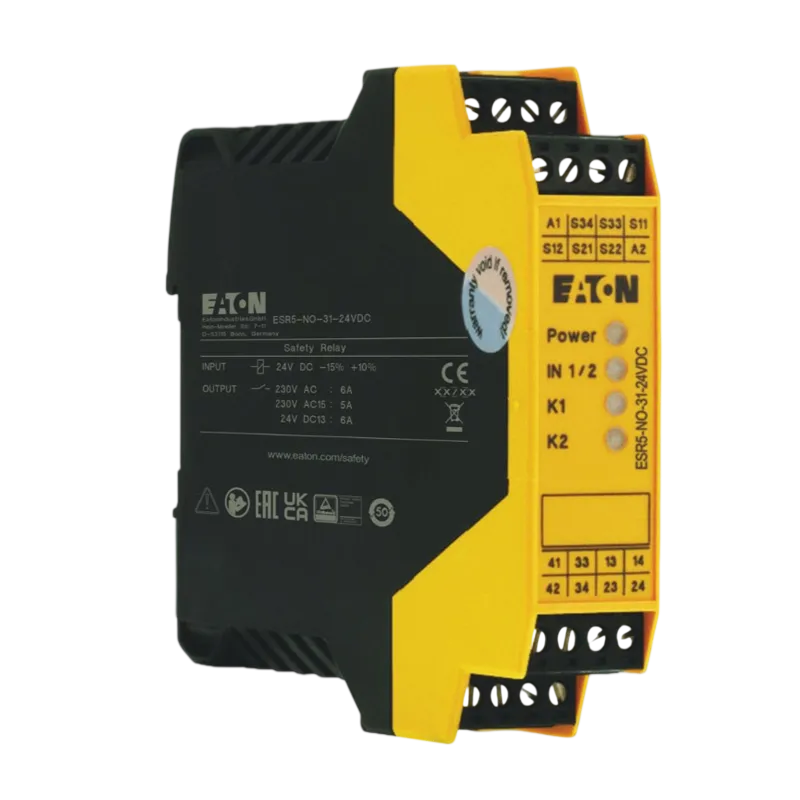

Rơ le An toàn Eaton/Moeller (EP-401062) ESR5-NO-31-24VDC (một/hai kênh, 3 đường kích hoạt + 1 đường tín hiệu, 24V DC)

Rơ le An toàn Eaton/Moeller (EP-401062) ESR5-NO-31-24VDC

Rơle an toàn Eaton ESR5 một/hai kênh, 3 đường kích hoạt + 1 đường tín hiệu, 24V DC

Rơ le An toàn Điện tử ESR5-NO-31-24VDC của Eaton/Moeller - Giải pháp Tối ưu cho An toàn Máy móc

Trong thế giới công nghiệp hiện đại, an toàn luôn là yếu tố tiên quyết. Với Rơ le An toàn Điện tử ESR5-NO-31-24VDC của Eaton/Moeller, bạn sẽ được trải nghiệm một cấp độ an toàn chưa từng có. Sản phẩm này không chỉ cung cấp nhiều tiếp điểm chuyển mạch an toàn mà còn tối đa hóa khả năng điều khiển với 5 đường dẫn kích hoạt và 2 đường dẫn dòng tín hiệu, tất cả gói gọn trong một thiết kế siêu hẹp.

Rơ le an toàn điện tử ESR5-NO-31-24VDC cung cấp nhiều tiếp điểm chuyển mạch an toàn và tối đa 5 đường dẫn kích hoạt và 2 đường dẫn dòng tín hiệu trên một phạm vi rất hẹp. Trong hoạt động không có lỗi, các mạch liên quan đến an toàn được giám sát bởi hệ thống điện tử, sau khi lệnh bật và các đường dẫn kích hoạt được bật thông qua rơ le. Các đường dẫn kích hoạt bị ngắt ngay lập tức (dừng loại 0) hoặc sau một khoảng thời gian trễ (đối với dừng loại 1), và động cơ được ngắt khỏi nguồn điện khi nhận được lệnh tắt, cũng như trong khi xảy ra lỗi. Nếu cần nhiều tiếp điểm hơn, một mô-đun mở rộng tiếp điểm có thể cung cấp chúng. Trong các mạch an toàn được thiết kế dự phòng, ngắn mạch sẽ không gây nguy hiểm, do đó việc bật lại sẽ dẫn đến phát hiện lỗi và việc bật lại được ngăn chặn an toàn.

Hoạt Động Không Lỗi - Giám Sát Chính Xác

Trong quá trình vận hành, các mạch liên quan đến an toàn được giám sát nghiêm ngặt bởi hệ thống điện tử. Khi có lệnh bật, các đường dẫn kích hoạt được thiết lập qua rơ le. Điểm đặc biệt là các đường dẫn kích hoạt có thể bị ngắt ngay lập tức (dừng loại 0) hoặc sau khoảng thời gian trễ (dừng loại 1). Điều này đảm bảo rằng động cơ sẽ tắt nguồn ngay khi có lệnh tắt hoặc khi xảy ra lỗi.

Mạch Dừng Khẩn Cấp - Ngắt Nguồn Ngay Lập Tức

Rơ le an toàn ESR5-NO-31-24VDC từ Eaton cho phép bạn giám sát các mạch dừng khẩn cấp một cách an toàn và hiệu quả. Ngay khi nút DỪNG KHẨN CẤP được nhấn, nhiều đường dẫn kích hoạt sẽ được thiết lập để ngắt nguồn điện ngay lập tức hoặc theo thời gian trễ, tùy thuộc vào cấu hình. Điều này cực kỳ quan trọng trong việc phát hiện lỗi như đoản mạch, ngắn mạch hay hở mạch. Sau khi loại bỏ các nguy cơ/lỗi, rơ le sẽ tự động xác nhận lại và kích hoạt đường dẫn.

Rơ le an toàn điện tử ESR từ công tắc Eaton có nhiều đường dẫn kích hoạt để ngắt nguồn điện ngay lập tức hoặc có thời gian trễ ngay khi nhấn nút DỪNG KHẨN CẤP. Tùy thuộc vào cấu hình, chúng phát hiện các lỗi như đoản mạch, ngắn mạch, hở mạch và cầu nối trong mạch an toàn. Sau khi loại bỏ thành công các mối nguy hiểm/lỗi, rơ le an toàn ESR được xác nhận và các đường dẫn kích hoạt được kích hoạt lại.

Giám Sát Bảo Vệ Di Động - An Toàn Tuyệt Đối

Đối với các máy móc và trung tâm xử lý, việc giám sát bảo vệ di động là một chức năng quan trọng của rơ le ESR5-NO-31-24VDC. Công tắc vị trí sẽ báo hiệu tình trạng vị trí của cửa bảo vệ. Bạn có thể chọn giám sát lại hoặc triển khai khởi động tự động để tối ưu hóa chu kỳ sản xuất mà vẫn đảm bảo an toàn tuyệt đối.

Dừng An Toàn Khẩn Cấp - Ngắt Kết Nối Ngay Lập Tức

Trong tình huống khẩn cấp, việc dừng an toàn chuyển động nguy hiểm thông qua nút DỪNG KHẨN CẤP là rất quan trọng. Rơ le ESR5-NO-31-24VDC đảm bảo các thiết bị ngắt kết nối một cách an toàn và nhanh chóng, bảo vệ tối đa cho người lao động.

	Dừng khẩn cấp (Ngắt kết nối DỪNG KHẨN CẤP) – Dừng an toàn chuyển động nguy hiểm bằng thiết bị Dừng khẩn cấp
	Giám sát các thanh chắn di động – Phát hiện vị trí cửa, thanh chắn hoặc cánh cửa một cách đáng tin cậy
	Giám sát các khu vực nguy hiểm mở – Bảo vệ các khu vực nguy hiểm bằng thiết bị bảo vệ cảm ứng điện (ESPE) như rèm chắn sáng
	Vận hành an toàn với điều khiển bằng cả hai tay – Áp dụng với các chuyển động nguy hiểm của máy như ép, đục lỗ, cắt
	Mở rộng tiếp điểm có trễ và không trễ – Tăng số lượng tiếp điểm cho phép
	Tắt máy có trễ – Trì hoãn thời gian tắt máy của các tiếp điểm cho phép

---

Ví dụ về mạch điện với rơ le an toàn ESR5-NO-31-24VDC để ngắt kết nối khẩn cấp

Ví dụ 1 – Tắt kênh đơn với ESR5

Ứng dụng	Chức năng
Chức năng Dừng khẩn cấp là một chức năng an toàn bổ sung và không được phép sử dụng như một phương tiện bảo vệ duy nhất. Theo Chỉ thị Máy móc 2006/42/EC, mỗi máy phải được trang bị một thiết bị dừng trong trường hợp khẩn cấp (EmergencyStop). Mức độ bảo vệ rủi ro của thiết bị Dừng khẩn cấp phải được xác định bằng cách đánh giá rủi ro.	Trong các ứng dụng một kênh, có sẵn một mạch đầu vào để kết nối các cảm biến (ví dụ: thiết bị chuyển mạch Dừng khẩn cấp). Phản hồi khởi động (tự động/thủ công) của ESR5 được xác định thông qua mạch đặt lại. Mức độ tắt được kết nối với các đường dẫn cho phép và được kích hoạt khi nút Đặt lại được nhấn.



Ví dụ về mạch điện với rơle an toàn ESR5 để giám sát bảo vệ an toàn

Ví dụ 2 – Giám sát cửa an toàn hai kênh với ESR5

Ứng dụng	Chức năng
Các thiết bị an toàn di động như cửa an toàn, lưới an toàn hoặc nắp an toàn có thể được sử dụng để bảo vệ các khu vực nguy hiểm có thể tiếp cận. Vị trí của thiết bị an toàn di động được phát hiện bằng công tắc vị trí hoặc cảm biến không tiếp xúc, được giám sát và đánh giá bởi một bộ logic an toàn. Đánh giá rủi ro cung cấp mức độ giảm thiểu rủi ro cần thiết thông qua thiết bị an toàn.	Hai mạch đầu vào, giám sát các cảm biến (ví dụ: công tắc vị trí của thiết bị liên động) được cung cấp cho các ứng dụng hai kênh. ESR5 có thể được khởi động bằng nút Đặt lại sau khi các mạch đầu vào được đóng. Theo đó, các đường dẫn dòng điện cho phép và tín hiệu được kích hoạt và các bộ truyền động được kết nối với chúng được bật. Rơle an toàn chẩn đoán các trạng thái lỗi có thể xảy ra bằng cách sử dụng các tiếp điểm phụ được vận hành cưỡng bức trên các bộ truyền động.
